Proto Quilty CYD - Едноиглени автоматични прошиващи машини за ватирани материи
· One for all, all for embroidery ·
Спецификация на бродиращи машини серия
Proto Quilty
|
|
Брой глави
|
1
|
Брой игли (на всяка глава)
|
1
|
Дължина на бода ,mm
|
2 - 7
|
Скорост , spm (бод/мин.)
|
2000
|
Разстояние между главите , mm
|
---
|
Размери на работното поле , m
|
регулируемо
Макс. 2,6x2,4m
Мин.1,0x0,80m
|
Захранване , V
|
110/220,
Монофазно
|
Консумирана мощност , kW
|
1.5
|
Серия Proto Quilty
|
|
3.5’’ дискетно устройство
|
+
|
Поддържани формати
|
DST
|
Стандартен обем на паметта (бр.
модели)
|
250
|
Дисплей на операционния панел
|
15" монитор
|
Запазване на параметрите при
аварийно спиране на
електрозахранването
|
+
|
Плавно регулиране на скоростта
|
+
|
Директна връзка с компютър
|
-
|
Автоматична смяна на цвят
|
-
|
Автоматично рязане на конеца
|
-
|
Промяна размерите на прошивката
(мащабиране)
|
+
|
Циклично повторение на
прошивката
|
+
|
Проверка за разполагането на
бродерията в полето на рамката
|
+
|
Директни преходи напред и назад
между произволни точки от
бродерията и контролни точки
(стоп, смяна на цвят, преход без
бод)
|
+
|
Автоматично връщане на рамката в
стоп позиция след преместване за
презареждане с долен конец
|
-
|
Контрол на конеца
|
+
|
Автоматично смазване
|
-
|
Необходимост от захранване със
сгъстен въздух
|
-
|
Стандартна окомплектовка :
Рамки раздвижни покриващи максималния размер на работното поле 2бр.
ЗИП, ръководство, машинка за пренавиване на долен конец
Допълнително оборудване
* Допълнителна алуминиева рамка (раздвижна или с фиксиран размер)
Рамки раздвижни покриващи максималния размер на работното поле 2бр.
ЗИП, ръководство, машинка за пренавиване на долен конец
Допълнително оборудване
* Допълнителна алуминиева рамка (раздвижна или с фиксиран размер)
• Посочени са границите на максималната скорост. Реалната скорост се определя от вида на изработваната бродерия, т.е. от дължината на бода, от вида на бродирания материал и др.
• Работните полета се отнасят за максималното преместване на пантографа. Реалният размер на полето на бродиране може да бъде ограничено от вида на използваните рамки.

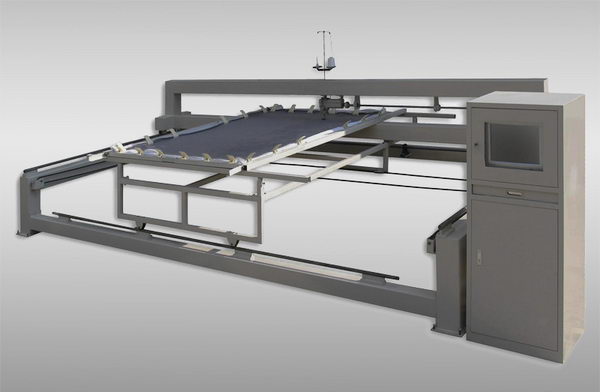

Автоматичната машина за прошиване на ватирани материи Proto Quilty е високоскоростна машина с една глава, една игла и компютърно управление. Машината изработва автоматично различни модели прошивки избрани от паметта.
По време на работа главата се премества по оста Y, а рамката се премества по оста X.
Основните компоненти са корпуса на машината; подпората за рамката; мостът, върху който е монтирана главата; компютърния контролер и др.
По време на работа главата се премества по оста Y, а рамката се премества по оста X.
Основните компоненти са корпуса на машината; подпората за рамката; мостът, върху който е монтирана главата; компютърния контролер и др.
Основни характеристики
1) Автоматично прошиване на избрания модел;
2) Еднаква дължина на бода, лесна промяна дължината на бода и скоростта;
3) Бродиране, връщане назад и извършване на операцията преместване без бод напред и назад по програмата за прошиване;
4) Голям грайфер (двойно повече долен конец) и по-малко смени на долния конец;
5) Стоп позиция е горната позиция на иглата;
6) Автоматично откриване на скъсване на конеца и автоматично спиране при откриване на скъсан конец;
7) Автоматично освобождаване на горния конец, когато се издърпва само конеца;
8) Показване в реално време на работното състояние и извеждане съобщения за оператора;
9) Автоматично мащабиране на модела;
10) Лесно задаване и промяна на границите на модела;
11) Промяна на настройките на подвижното притискащо краче според вида на материала;
12) Автоматична защита от излизане извън границите на работното поле, пренапрежение и претоварване;
13) Лесно търсене местоположението на модела в соната на рамката и бързо позициониране на машината;
14) Функция за тест на системата, за проверка статуса на машината за лесна поддръжка.
1) Автоматично прошиване на избрания модел;
2) Еднаква дължина на бода, лесна промяна дължината на бода и скоростта;
3) Бродиране, връщане назад и извършване на операцията преместване без бод напред и назад по програмата за прошиване;
4) Голям грайфер (двойно повече долен конец) и по-малко смени на долния конец;
5) Стоп позиция е горната позиция на иглата;
6) Автоматично откриване на скъсване на конеца и автоматично спиране при откриване на скъсан конец;
7) Автоматично освобождаване на горния конец, когато се издърпва само конеца;
8) Показване в реално време на работното състояние и извеждане съобщения за оператора;
9) Автоматично мащабиране на модела;
10) Лесно задаване и промяна на границите на модела;
11) Промяна на настройките на подвижното притискащо краче според вида на материала;
12) Автоматична защита от излизане извън границите на работното поле, пренапрежение и претоварване;
13) Лесно търсене местоположението на модела в соната на рамката и бързо позициониране на машината;
14) Функция за тест на системата, за проверка статуса на машината за лесна поддръжка.
